۱. معرفی پایه استابلایزر سهفاز (3-Phase Voltage Stabilizer)
استابلایزر سهفاز سیستم تثبیت ولتاژ صنعتی است که:
- برای برق سهفاز (380-400V در ایران) طراحی شده
- هر سه فاز را به صورت مستقل و همزمان تنظیم میکند
- توانایی مدیریت بارهای نامتعادل بین فازها را دارد
۲. انواع فناوریهای اصلی
| نوع | دقت | زمان پاسخ | ظرفیت | قیمت نسبی |
|---|---|---|---|---|
| رلهای | ±7% | 100-200ms | تا 50kVA | 1X |
| سروو موتوری | ±3% | 0.5-2s | تا 500kVA | 2X |
| اینورتری | ±1% | 20-50ms | تا 1MVA | 4X |

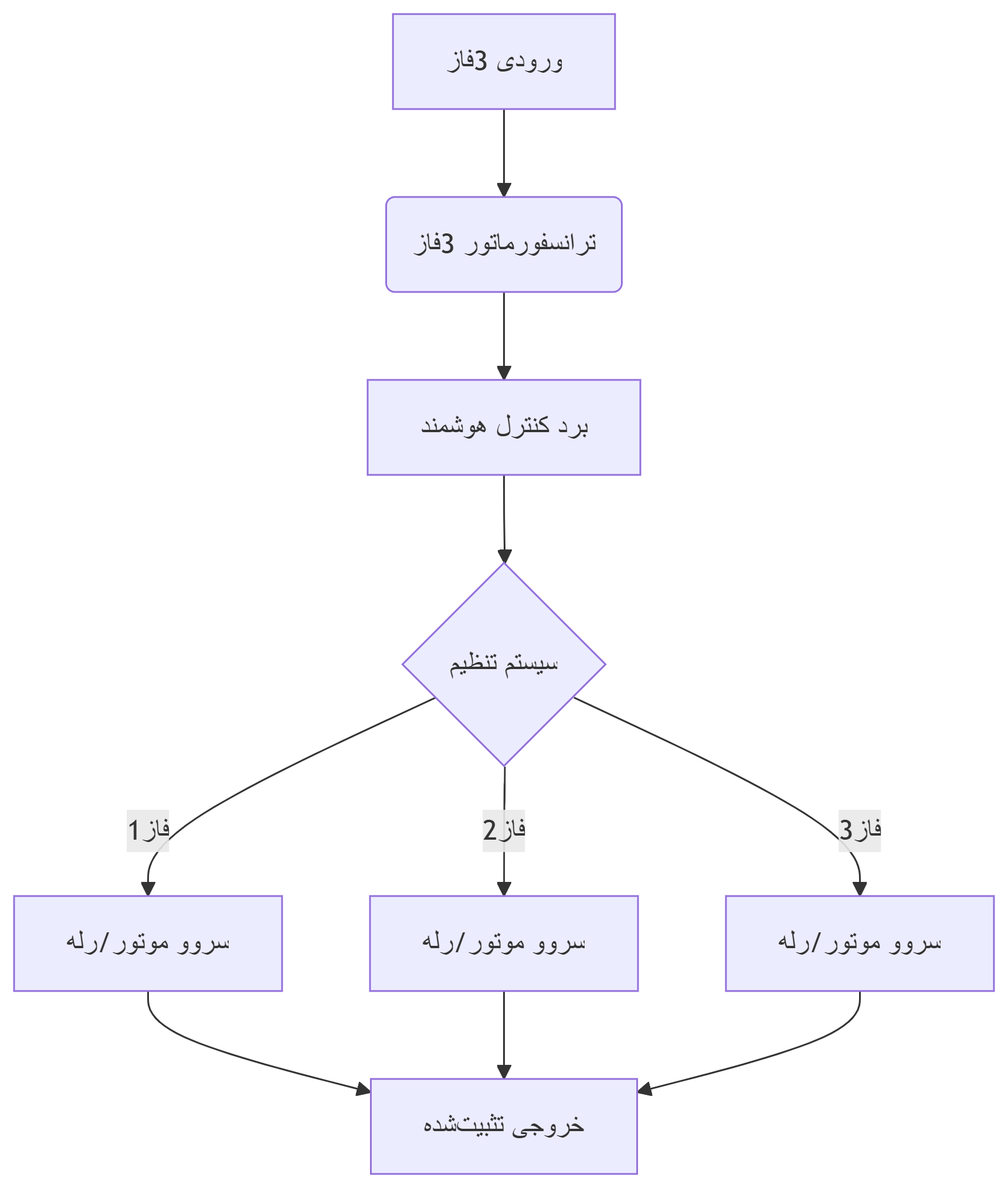

۳. ساختار داخلی پیشرفته
۴. کاربردهای حیاتی
- صنایع سنگین (فولاد، پتروشیمی)
- مراکز داده (دیتاسنترهای بزرگ)
- تجهیزات پزشکی بیمارستانی
- سیستمهای آسانسور هوشمند
- پمپهای فشار قوی
۵. محاسبه ظرفیت
ظرفیت مورد نیاز (kVA) = (√3 × ولتاژ × جریان × ضریب توان) / 1000
مثال برای موتور 20A:
(1.732 × 380 × 20 × 0.8) / 1000 ≈ 10.5kVA → انتخاب 15kVA
۶. برندهای پیشرو
- NetPower (ترکیه)
- Siemens (آلمان)
- ABB (سوئیس)
- General Electric (آمریکا)
- استاب پاور (ایران)
- لیان صنعت (ایران)
۷. مزایای کلیدی
✅ تعادل خودکار بار بین فازها
✅ محافظت در برابر:
- نوسانات شدید
- قطعی فاز
- وارونگی فاز
✅ راندمان انرژی 94-97%
✅ قابلیت اتصال به ژنراتور
۸. راهنمای نصب صنعتی
1. مکان نصب:
- اتاق الکتریکال مجزا
- دمای محیط 5°C تا 40°C
- رطوبت زیر 85%
2. اتصالات:
- کابل با سایز مناسب (جدول زیر)
- کلید جداکننده با حفاظت مناسب
| جریان (A) | سایز کابل (mm²) |
|---|---|
| تا 50 | 16 |
| 50-100 | 35 |
| 100-200 | 70 |
3. تست اولیه:
- بررسی تعادل فازها
- تست عملکرد در حالت Over/Under Voltage
- اندازه گیری THD خروجی
۹. جدول مقایسه انواع
| پارامتر | رلهای | سروو موتوری | اینورتری |
|---|---|---|---|
| هزینه تعمیر | کم | متوسط | بالا |
| عمر مفید | 5-7 سال | 10-12 سال | 15+ سال |
| مناسب برای | صنایع سبک | کارخانهها | بیمارستانها |
| مصرف انرژی | 3-5% | 2-3% | 1-2% |
۱۰. نگهداری حرفهای
- روزانه:
- ثبت ولتاژ ورودی/خروجی
- بررسی دمای دستگاه
- ماهانه:
- تست عملکرد رلهها/سروو موتور
- تمیز کردن فیلترهای هوا
- سالانه:
- کالیبراسیون سنسورها
- بازرسی کامل ترانسفورماتور
۱۱. هشدارهای ایمنی
⚠ حداکثر بار نامتعادل: 30% اختلاف بین فازها
⚠ فاصله نصب از دیوار: حداقل 60cm
⚠ عدم استفاده در محیطهای انفجاری
۱۲. سوالات متداول
تفاوت با سه استابلایزر تکفاز مجزا؟
مدیریت یکپارچه، تعادل بار خودکار، هزینه کمتر
آیا برای ژنراتور مناسب است؟
بله، با شرط THD خروجی ژنراتور زیر 5%
زمان پاسخ چرا از تکفاز بیشتر است؟
به دلیل پیچیدگی کنترل همزمان سه فاز (حدود 0.5-2 ثانیه)
استابلایزرهای سهفاز:
- ضروری برای صنایع بزرگ
- کاهش 40% هزینههای تعمیرات تجهیزات
- بهینهسازی مصرف انرژی تا 20%
- پیشنهاد نهایی: سروو موتوری برای اکثر صنایع، اینورتری برای محیطهای حساس
